精密電子元件防水抗衝擊最佳解決方案:低壓成型
分享
「低壓成型」優勢
「低壓成型」使用環保膠料為產品成型,在歐美蔚為趨勢,越來越多客戶選擇或轉換使用「低壓成型」工藝,因為它具有多項優勢:
- 可實現IP67防塵/防水等級、耐候性佳
- 可透過減少製程、成型時間來優化產線、提升產能
- 可達成精密電子元件防水、抗外力衝擊的需求
- 相較於傳統灌膠有8個工序、平均需要24小時等待固化,「低壓成型」僅需要3個步驟、45-60秒完成固化,為您節約生產時間和廠區空間。
「低壓成型」製程
「低壓成型」3步驟製程化繁為簡,提供可解決您痛點的優勢!
步驟1:置入元件
步骤2:注膠 & 成型
- 射出壓力低,保護脆弱電子元件,環保低壓料密封性更佳
- 冷卻固化時間短,等待成型僅須45-60秒
- 可客製化產品結構/形狀
步驟3:防水測試
- IP67防塵/防水,使產品適用於各種環境
立刻諮詢COMOSS專家
「低壓成型」應用領域

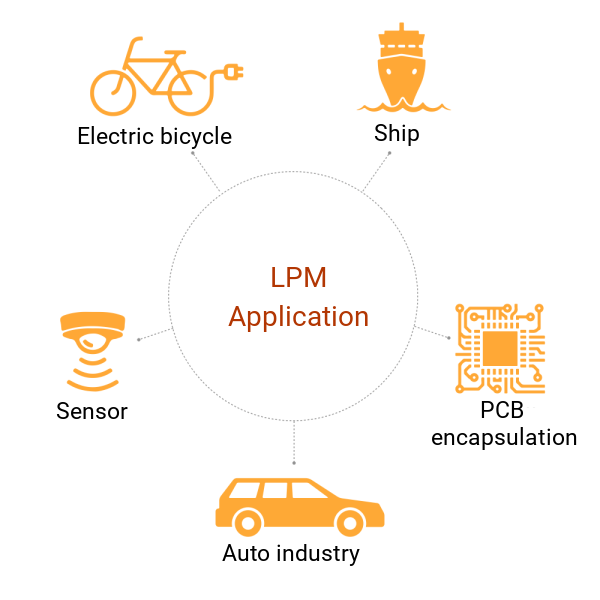

「低壓成型」已廣泛運用於各個新興領域,例如:電動腳踏車、汽車工業、船舶、感測器、PCB封裝等。
COMOSS的專業「低壓成型」團隊,可幫助您評估此製程如何應用在您的產品上,提供客製化「低壓成型」解決方案,歡迎洽詢 sales@comoss.com。
