USB 3.2 Type-C Gen2x1 工業線材

USB 3.2 Type-C Gen2x1 工業線材

提供最高 10 Gbps 的高速資料傳輸效能，並具備優異的訊號完整性 (Signal Integrity)，確保穩定可靠的運作表現。工業級耐用設計，即使在嚴苛環境下也能維持可靠且穩定的運作


可選連接器：
1. Type-C to Legacy
•  Std.A (Type A)

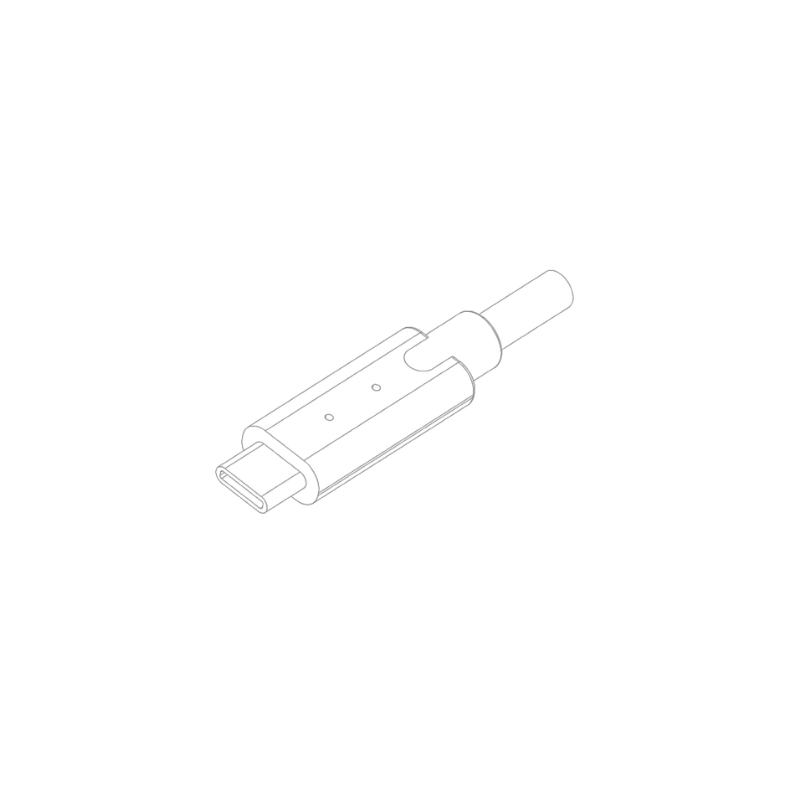

•  Type-C

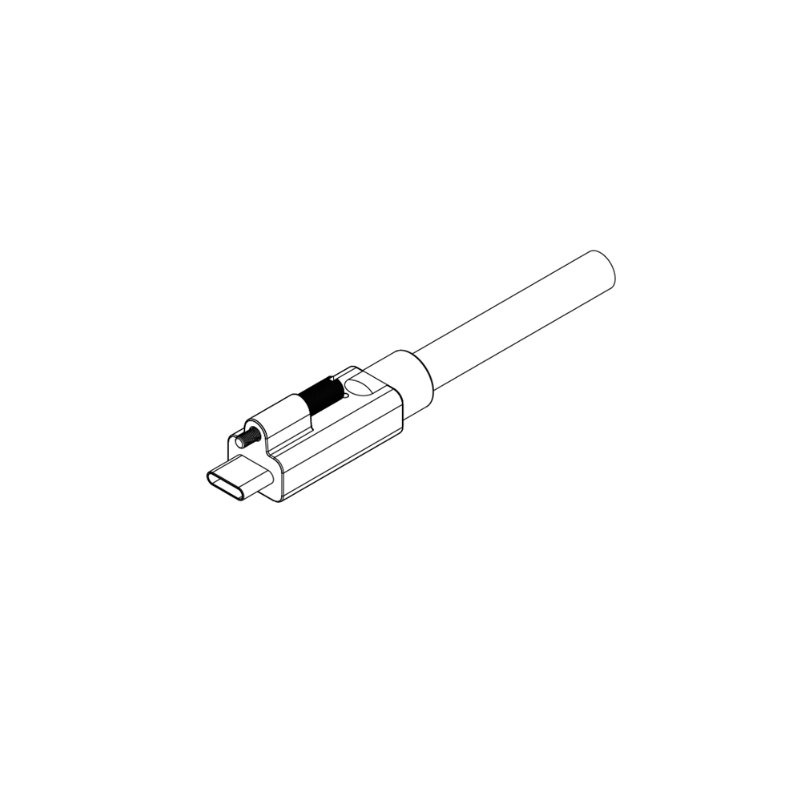

•  Type-C 帶單鎖

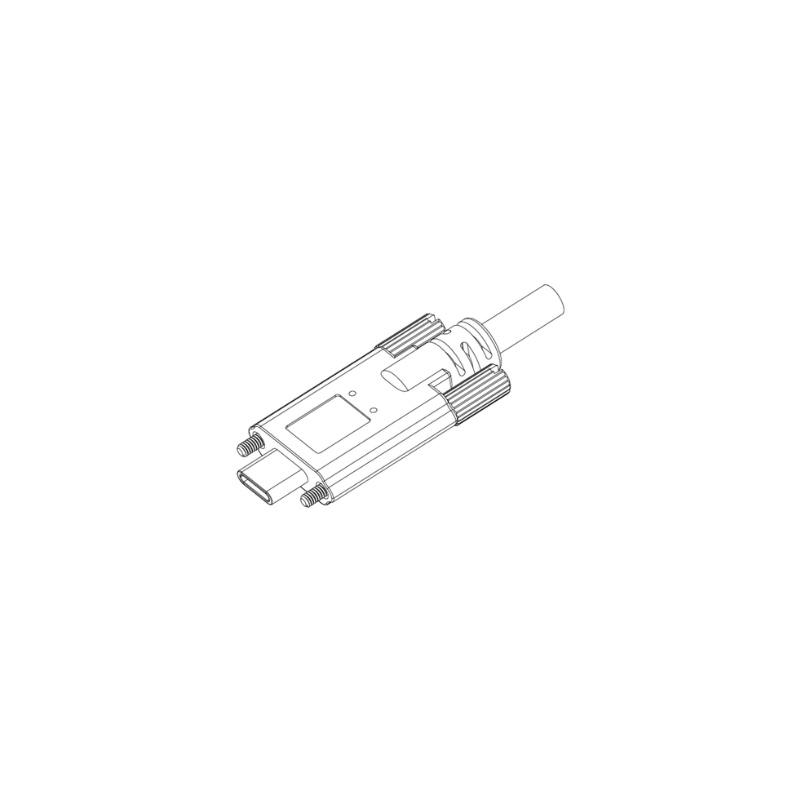

•  Type-C 帶雙鎖
•  Micro-B 直頭帶雙鎖

2. Type-C to Type-C
•  Type-C
•  Type-C 帶單鎖
•  Type-C 帶雙鎖

可選線材：
•  Gen2 靜態線

線材選配商品全面9折

您可點擊下方按鈕，透過 "線材快速選配" 訂購商品如有更多需求，請來信: support.tw@comoss.com

運送服務與時間

• 現貨商品 24 小時內出貨
• 交期約 13–17 個工作天，不含國定假日
• 商品製造地若不在台灣，交期可能順延
• 本商品運送地區目前僅限台灣

一般規格

• 線材組裝：兩端USB連接器皆採用 PVC 包覆成型
• 線材顏色和材質：黑色 PVC
• 線徑：靜態線 6.0 mm
• 可訂購長度：1 m
• 所有零組件均符合 RoHS (歐盟環保要求) 及禁限用物質要求 (2)
• 連接器塑膠件、外殼、線材外被及其他組件均符合 UL 94 V-1 阻燃等級 (美國電氣安全要求)
• 出廠測試：工業相機連續取像測試

查看完整資訊

商品特色與技術規格

商品特色

1. 超高速資料傳輸 (SuperSpeed+ Transmission)
• 支援 USB 3.2 Gen2 / 10 Gbps，為 Gen1 的 2倍頻寬
• 適用高資料量設備（影像 / SSD / DAQ）
2. 高效能資料穩定性 (Signal Integrity)
• 更嚴格阻抗不連續控制 (90Ω)
• 低 Insertion Loss / Crosstalk 控制
• 向下相容 USB 3.2 Gen1 / USB 2.0
3. 穩定供電能力
• Type-C to Legacy: 支援 5V / 0.9A (最大約 4.5W)
• Type-C to Type-C: 支援 20V / 3A (最大約 60W)
4. 工業級強化設計
• Screw Lock 防鬆脫設計，抗震動 / 抗拉扯
• 多層屏蔽（Foil + Braided）EMI Shielding 抗干擾
• 長時間穩定傳輸

技術規格


  Data Rate    10 Gbps
  Rated Voltage

   5V (Legacy)
   20V (Type-C)
  Rated Current     ≤ 0.9A (Legacy)
   ≤ 3A (Type-C)
  Power    ≤ 4.5W (Legacy)
   ≤ 60W (Type-C)
  Contact Resistance    ≤ 30 mΩ
  Insulation Resistance    ≥ 10 MΩ @500V DC
  Dielectric Withstanding    AC 500V / 1 min
  Max. Length (Passive Cable)    ≤ 5m
  Bend Radius    ≥ 10×OD
  Flex Life   --
  Pull Strength    ≥ 50 N
  Operating Temperature    0°C ~ 60°C
  Storage Temperature    -20°C ~ 70°C

應用領域

1. 高速機器視覺與影像處理
2. 高速資料擷取（High-Speed DAQ）
3. 工業高速儲存與資料記錄
4. 邊緣運算與AI系統（高資料流）
5. 工業影像與檢測設備（高階）
6. 測試與驗證設備（高頻資料）
7. 工業模組化高速系統整合

了解產品知識

認證

常見問題

1. 這款線材支援哪些 USB 介面與設備?

支援 USB 3.2 Gen1，傳輸速率最高 5 Gbps，並向下兼容 USB 2.0。可搭配 Std.A (Type A)、Type-C 及 Micro-B 等接頭形式，適用於工業相機、工業電腦、邊緣運算設備、DAQ 與工業控制設備等。

帶鎖固定式設計有什麼用途?

帶鎖設計可降低接頭因震動、拉扯或設備移動而鬆脫的風險，特別適合機台、自動化設備與工業影像系統等需要長時間穩定連線的應用環境。

3. 靜態線與耐撓曲線 (High Flex Cable) 該如何選擇?

若線材安裝後固定不動, 建議選擇靜態線 (High End Static Cable)。若應用於拖鏈 (Drag Chain)、機械手臂或其他反覆移動環境，建議選擇高柔線 (High Flex Cable)。耐撓曲線材可支援最高約 1000 萬次彎折循環。實際使用壽命仍會依彎曲半徑、速度與使用條件而有所差異。

4. 這款線材可以穩定傳輸工業相機影像嗎?

可以。產品支援最高 5 Gbps USB 3.2 Gen1 傳輸，並採用鋁箔+編織多層屏蔽結構，以降低 EMI 電磁干擾。出貨前亦會進行工業相機連續取像測試，確認影像傳輸與連線穩定性。

5. 線材訂購數量、長度與交期是多少?

商品單次可訂購數量最高為 10 條。現貨商品於收到訂單後 24 小時內出貨; 線材選配商品可訂購長度為 1–5 m。收到訂單後，製作交期約為 13–17 個工作天，完成後再安排出貨。實際交期仍可能依產品規格、訂購數量及假期而有所調整。
